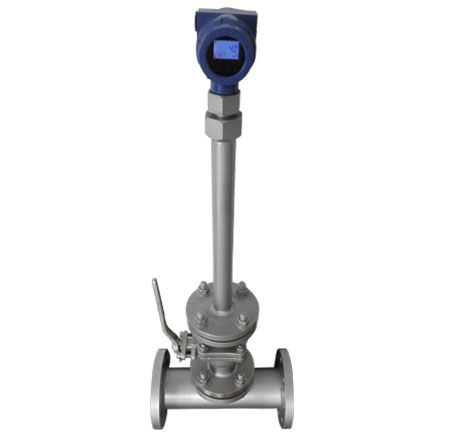

DBLB-3Z型智能靶式流量变送器

一、概述:

DBLB-3Z型智能靶式流量变送器选用高精度

的应力传感器,通过杠杆的原理直接把流体作用

在靶片上的力传递给传感器,使传感器获得与流

量一致的测量信号,该信号再经精密电子电路转

换成4~20mA标准信号输出。该变送器体积轻巧

线性好、精确度高安装方便,可广泛应用于化工

石油、电厂、冶金等部门。

   表头采用流行的壳体设计,造型美观,智能数

码表现场显示,不论昼夜都能方便地进行现场观

测

DBLB-3Z型智能电靶是新研发的可以实现在

线安装的仪表，极大的方便了客户的拆装与更换。

二、主要技术特性:

1.精度等级:1.0级;

2.输出电流:4~20mA·DC,二线制传输;

3.供电电源:24V·DC；

4.回    差:≤允许基本误差的绝对值;

5.负载电阻:250Ω,接负载导线的电阻≤100Ω;

6.灵 敏 度:≤0.1%;

7.恒流性能:仪表的负载在250Ω~350Ω范围内变化时,仪表输出变化不超过80µA;

8.现场指示表头为智能数码显示(仪表出厂时设置为百分比显示);

9.工作条件:

1)环境温度:-40℃~85℃。当仪表使用环境中含有爆炸性混合气体,

其自然温度为e组时,仪表正常工作的环境温度≤60℃;

2)空气相对湿度: ≤95%;

3)被测介质温度:普通型＜100℃,100℃≤高温型≤400℃(带散热器片);

4)环境振动:频率≤25Hz,振幅≤0.1mm;

5)环境中频率为50 Hz的交流磁场强度≤50e(约400安匝/米);

6)工作环境空气中,不含有对铬、镍镀层、有色金属及其合金起腐蚀作用的气体或蒸气;

7)适用的防爆性能分两种形式;

   a.安全火花型;

b.隔爆加安全火花型。

三、结构原理:

本仪表由测量和转换两部分组成,其工作原理如图所示:

由于流体流动使靶片受到冲击力F1,此力以轴封膜片为支点,使副杠杆产生与流体
流动方向相反的力F2,这个力再作用于传感器上,传感器有毫伏信号输出,再经V/I转换控
制电路转换成4~20mA·DC标准信号输出。

选型示例：DBLB-3Z 5050XWFA为公称直径50mm,带现场显示,高温,防腐,环室测量形式。

五、仪表的调校步骤和方法:

1. 按键开锁：同时按下<Z>和<S>键5秒钟以上，便可开锁(LCD屏幕显示：OPEN)。如图1

2. PV值清零：将变送器直接置于大气压上，按键开锁后，再同时按下<Z>和<S>键2秒钟
以上，便可将当前PV值设置为0(LCD屏幕显示：PV=0)。如图2 [注意：如果当前PV值与0值
的偏差超出50%FS以上，PV值清零无效。(LCD屏幕显示：PVER)]

3 .按键调满：对变送器施加满点压力，按下<S>键2秒钟，变送器输出20.000mA电流，
完成调满操作(LCD屏幕显示：HSET)。如图3

4. 变送器数据恢复：先按住<Z>键，再接通变送器电源，继续按住<Z>键5秒钟以上，
如果LCD屏幕显示OK，则说明已将变送器数据恢复到出厂时状态，松开按键便可。若
LCD显示FAIL，则说明未对变送器进行过数据备份，无法将变送器数据恢复到出厂状态。
如图4

上式中各量的意义和单位:

FQ: 对于体积流量靶片上所受的作用力(Kg);

FG: 对于重量流量靶片上所受的作用力(Kg);

Q: 体积流量(m³/h);

G: 重量流量(Kg/h);

ρ: 被测介质密度(Kg/m³)。

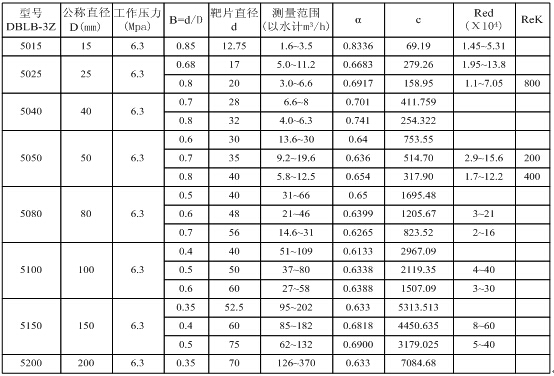

利用公式(1)、(2),从型号规格及流量系数表中查出α、β、c对应值,就
可以根据所需被测介质的体积流量、重量流量计算出靶片上所受的作用力。

七、在线安装：

1、旋转表头螺母，使表头不断上升。当旋转到一定位置，表头不在上升。内有卡簧限位。

2、关闭球阀。

3、拆卸球阀上法兰。抽出靶杆、完成拆卸。

4、将靶杆放入球阀、将靶杆法兰与球阀法兰连接扭紧。

5、打开球阀。

6、旋转表头螺母，使表头不断下降。当旋转到一定位置时。无法旋转，此时对

表头进行微调,调正表头。安装完成。

八、订货注意事项:

1)订货时请按型号命名的格式填好型号规格附加要求以及介质密度等相关量;

2)如有特殊要求请注明;

3)注明发货详细地址、到站以及供货时间。
