UFZ型浮标液位计

UFZ型浮标液位计
UFZ型浮标液位计是以浮标为测量元件，经一组滑轮及钢丝将敞口或低压容器中的被测介质液位间接指示出来的一种现场测量仪表，它适用于石油化工贮罐系统的腐蚀性介质槽、罐;油田、油库等工业的油罐平底锥盖拱顶容器及一般企业、民用建筑的水塔(箱)的液位测量。 该液位计具有外型美观、结构牢固、读数直观、测量范围大等优点。特别适用于大量程强腐蚀性、高粘度介质和无须精密测量的场合。
 工作原理
     液位计是根据力平衡原理设计的，当罐内液位处于某一位置时浮标重量W，重锤指针重量W 1和浮标浸在液体中所受浮力F，整个系统中摩擦力f，四力处于平衡状态(即W-F-W 1-f=0)。
当液位上升时，由于钢丝,吊着浮标沿导向钢丝被浮起,液体浮力F增大，在重力的作用下,重锤指针向下滑行。若液位是连续上升变化，则重锤指针就连续向下滑行,标尺上连续地指示液位的上升情况。
同理，液位下降时，浮标浮力F减少，由于浮标的重量大于重锤指针的重量，使指针向上运动，液位连续下降变化时．重锤指针随之连续地指示液位的下降情况。
 主要技术参数
工作压力:常压:
介质密度≥0.6g/cm3;
测量范围: L≤20m内的，用户可任意指定，大于 20m的，由用户指定，按特殊规格生产。
现场指示精度:±10mm:
被测介质温度:-30℃～300℃:
导向钢丝安装垂直度: ≤5º
 仪表结构
液位计是由浮标、连接钢丝、导向滑轮、重锤指针、显示标尺等五部分组成。

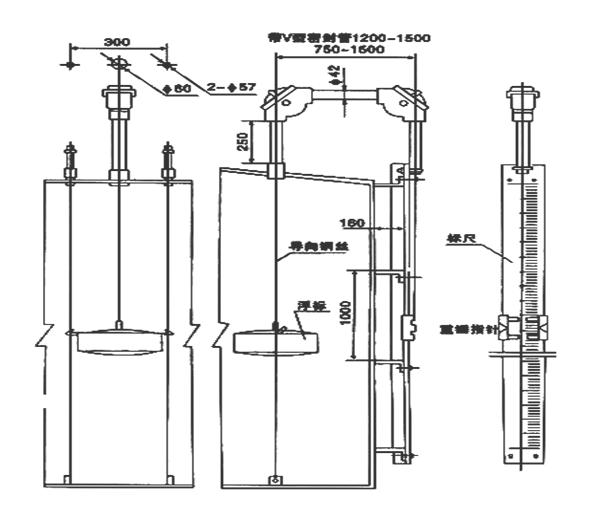

外形尺寸

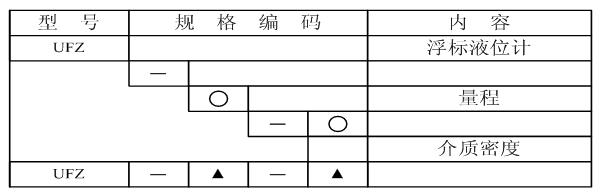

产品选型

选型举例：UFZ―2000―0.8为浮标液位计，量程2000mm,介质密度0.8g/cm3。
 订货须知:
   1、请按产品选型表正确填写规格书
2、请注明工作压力（操作压力）、仪表安装位号、连接法兰标准、温度
3、特殊要求请注明
