DBUT-2Z系列智能浮筒液（界)位变送器



1. 产品概述

DBUT―2Z系列智能浮筒液（界）位变送器是基于一种新型测量方式而生产的液（界）位测量仪表。它通过运用HART通讯对仪表进行过程变量检测、调整或管理。其结构合理，便于调试，维护方便，性能更优，既可现场直观地显示出液位的变化也可输出4~20mA DC标准信号用于远程控制。它是测量液位或界位的理想产品，可广泛用于石油、化工、冶金、电力以及轻工等行业。

1. 测量原理

 DBUT―2Z系列智能浮筒液（界）位变
送器是由测量机构和变送器两部分组成。测
量机构是由浮筒和扭力管组成。当被测介质
液位（界面）发生变化时，浮筒的浮力与重
力差也随之变化，这个力差带动扭力管及扭
力心轴产生角度变化，此时与扭力芯轴所连
接的控制器（置于磁场中）改变了位置，位
置的改变使传感器产生一个电压信号，该信号传递到控制器―CPU处理器后，转换 成具有HART协议通讯功能的4~20mA电流信号输出。

1. 接口特性与技术参数

精度等级：0.5%,1.0%
供电电压：12~36V DC
输出信号：4~20mA输出叠加HART协议数字通讯（两线制）
阻    尼：0~32秒可调
环境温度：-40℃~+85℃（带LCD显示时-20℃~+70℃）
工作温度：-40℃~+450℃
接液材质：测量室：碳钢或1Cr18Ni9Ti;其他为1Cr18Ni9Ti
相对湿度：≤95%
连接法兰：DN40
法兰标准：JB/T82.1-94;JB/82.2-94(凸面)或依据用户提供标准制造
四位半LCD显示，两键操控
测量范围及对介质密度的要求：

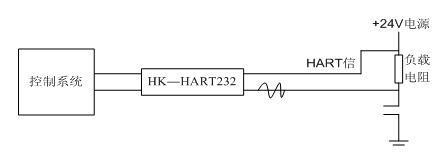

仪表于控制系统（计算机）连接示意图

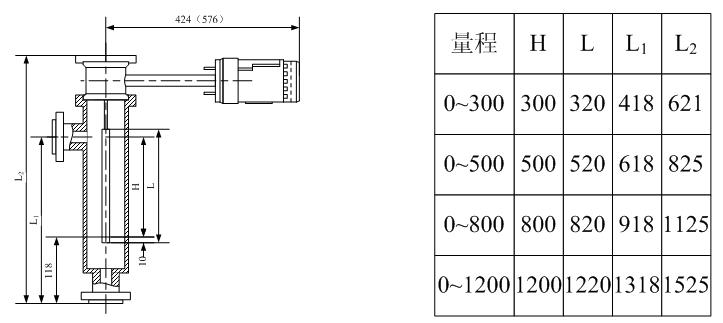

 四、仪表的外形及安装尺寸：
1、仪表的安装形式及尺寸

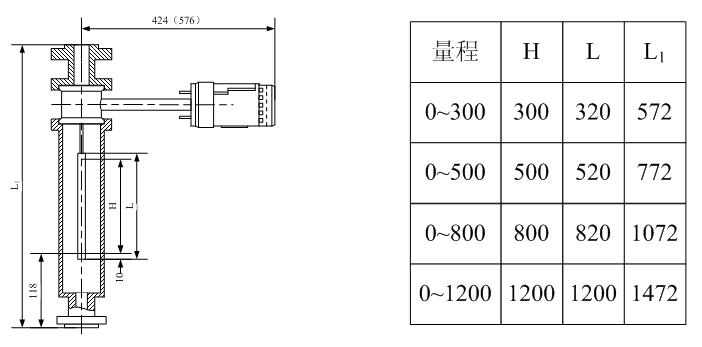

A、侧置法兰内浮筒式

L0尺寸由用户指定，最大为200mm。

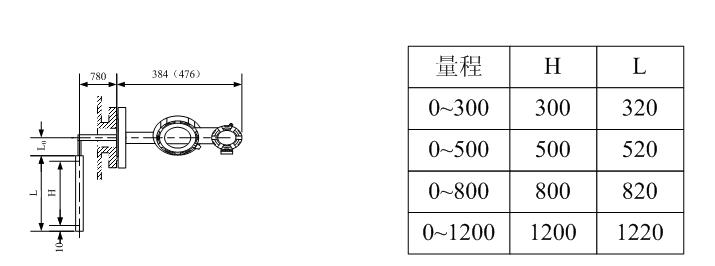

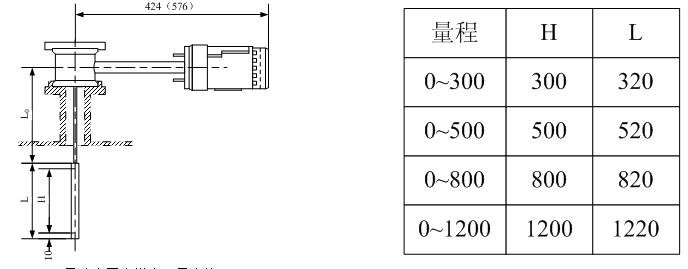

B、顶置法兰内浮筒式

L0尺寸由用户指定，最大为200mm。
C、顶侧法兰外浮筒式

D、顶底法兰外浮筒式

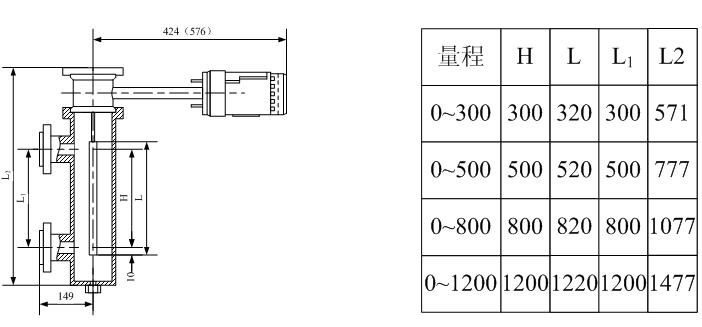

  E、双侧法兰外浮筒式

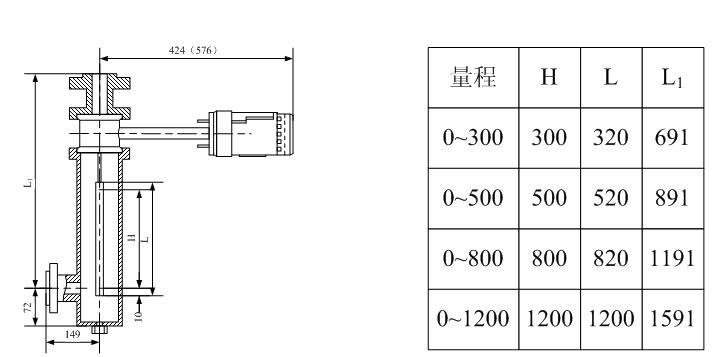

  F、侧底法兰外浮筒式

2、安装法兰外形及尺寸：

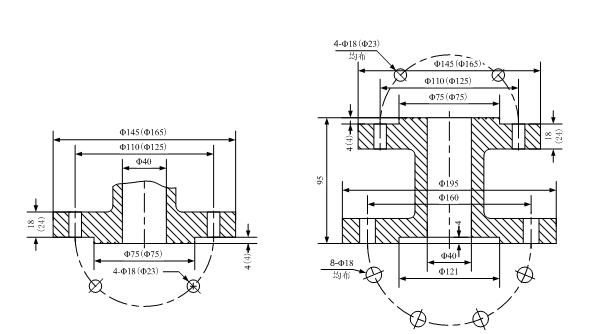

其中浮筒与应用设备连接法兰规格尺寸如下：(DN40，PN4.0 Mpa；DN40，PN 6.3Mpa) (按JB82-59  标准加工)(注：图中括号内尺寸为PN6.3Mpa尺寸)

 五、产品选型;

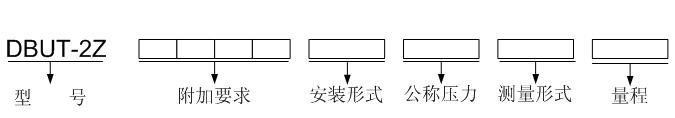

型号命名：

注：附加要求：BH：防爆；X带现场显示表；W高温；P防腐
安装形式：A、侧置法兰内浮筒式  B、顶置法兰内浮筒式
C、顶侧法兰外浮筒式  D、顶底法兰外浮筒式
E、双侧法兰外浮筒式  F、侧底法兰外浮筒式
公称压力：a、4.0MPa; b、6.3MPa;
测量形式：Y、液位； J、界位；
量程(mm):1、300;  2、500;  3、800; 4、1200; 5、1600; 6、2000;   7、特殊;
选型举例：DBUT-2Z BHXWP Abj2：为智能电动浮筒，隔爆型、带现场显示、高温、  防腐型，安装形式为侧置法兰内浮筒式，公称压力为6.3MPa，测量形式为界位测量，测量范围是500mm。
六、计算公式及计算方法
水校法：注水高度由下列公式计算：

   挂重法：法码重量由下列公式计算：

                        (内筒直径、重量标注在标牌上)
浮力值F的计算方法：
F=(π/4)D2·H·ρ   F1=(π/4)D2·H·ρ1    F2=(π/4)D2·H·ρ2
式中：F―浮力值；           ρ―被测介质的密度；          H―量程；
F1―重介质浮力值；     ρ1―被测重介质的密度；        D―内筒直径；
F2―轻介质浮力值；     ρ2―被测轻介质的密度；
七、安装使用注意事项：
1、仪表不宜安装在有剧烈震动的环境中；
2、仪表安装应牢固可靠，测量室安装必须与地面垂直；
3、仪表安装前必须拆除套在杠杆上的防震胶环。
八、订货须知：
1、订货时请按型号命名格式正确填写，确定产品选型；以及被测液体的密度等相关量；
2、如有特殊要求请注明；
3、注明发货详细地址以及供货时间。
