DBLB-Z型电动靶式流量变送器

DBLB-Z型电动靶式流量变送器

一、概述
DBLB-Z型电动靶式流量变送器是我厂DBLB型电动靶式流量变送器的替代产品，它取消了矢量机构和差动反馈系统，而选用了高精度的应力传感器，通过杠杆的原理直接把流体作用在靶片子上的力传递给传感器，使传感器获得与流量一致的测量信号，该信号再经过专用电路转换-成4-20mA标准信号输出。该变送器体积轻巧、精确度高、线性好、安装方便，可广泛应用化工、石油、电厂、冶金等部门。
表头采用流行的壳体设计，造型美观、LED数码表现场显示，不论昼夜都能方便的进行现场观测。
二、主要技术特性：
1、精度等级为1.0级；
2、输出电流：4-20mA•DC,二线制传输；
3、供电电源：24V•DC；
4、回差：≤允许基本误差的绝对值；
5、负载电阻：250Ω，接负载导线的电阻≤100Ω：
6、灵敏度：≤0.1%；
7、恒流性能：仪表的负载在250Ω～350Ω范围内变化时，仪表输出变化不超过80µA：
8、现场指示表头为数码显示（仪表出厂时设置为百分比显示）；
9、工作条件：
   1）环境温度：-40℃～85℃。当仪表使用环境中含有爆炸性混合气体，其自然温度为e组时，仪       表正常工作的环境温度≤60℃；
   2）空气相对温度：≤95%；
   3）被测介质温度：普通型≤100℃,高温型≤400℃（带散热器片）；
   4）环境振动：频率≤25Hz，振幅≤0.1mm；
   5）环境中频率为50Hz的交流磁场强度≤50e（约400安匝/米）；
   6）工作环境空气中，不含有对铬、镍镀层、有色金属及其合金起腐蚀作用的气体或蒸气；
   7）使用的防爆性能分两种形式：
      a、安全火花型；
      b、隔爆加安全火花型；
三、结构原理：
本仪表分为两部分：转换装置和测量部分，由于流体流动产生了作用于靶片上的力，该力以轴封膜片为支点，使副杠杆产生了与流体方向相反的力，这个力作用于传感器上，传感器有毫伏信号输出，再经V/I转换控制电路转换成4～20mA•DC标准信号输出。

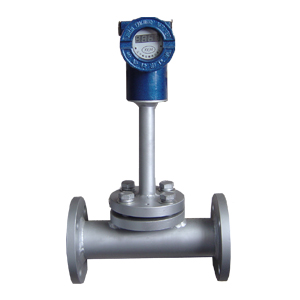

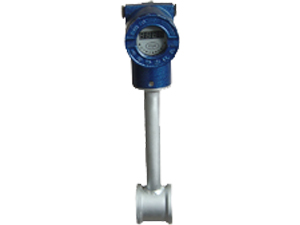

电动靶式流量变送器（直管段型）	电动靶式流量变送器（环室型）

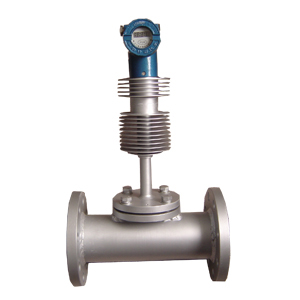

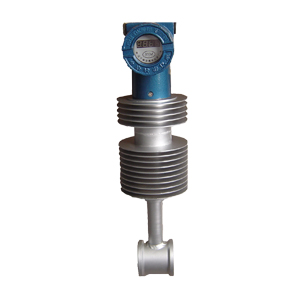

电动高温靶式流量变送器（环室型）	电动高温靶式流量变送器（直管段型）
