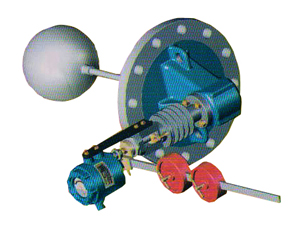

DQUB系列电动浮球液位送器

DQUB系列电动浮球液位送器

一、概述：
DQUB系列电动浮球液位变送器是DDZ-Ⅲ型电动单元组合仪表中的一个变送单元，采用标准4-20mADC二线制传输方式。它具有结构简单，调试方便，可靠性好，精度高等特点。可广泛适用于高温、高压、粘稠、脏污介质、沥青、含腊等油品以及易燃、易爆、腐蚀性等介质的液位（界位）的连续测量。
二、结构原理：
变送器由测量、转换和变送等三部分组成。浮球测出液位的变化，通过球连接的球杆带动转轴转动，将转动的位移转换成角位移，由角位移传感器转换成与液位变化成比例的标准信号。
三、主要技术参数：
1、供电电压：24VDC
2、输出信号：4-20Madc
3、负载特性：见图一
4、精度等级：1.5%F·S
5、环境温度：-40～80℃
6、工作温度：-40℃～250℃（无散热片）
225℃～450℃（带散热片）
7、公称压力：4.0、6.3Mpa
8、法兰标准：JB/T82.2-94DN250凸面法
9、电源引入口：M20×1.5（内螺纹）
10、介质密度：≥0.55g/cm3
11、接液材质：法兰：碳钢或lCrl8Ni9Ti；其余lCrl8Ni9Ti
12、浮球最大运行角：35°
